抽屜式貨架所解決的是節省存儲空間，提高安全性的技術問題。博途抽屜貨架的架體由下至上分成多層，每層設有至少一個向前開放的儲貨格，每個儲貨格均設有一前后向滑動的載貨板，每塊載貨板的左右側邊均為直邊且相互平行，每個儲貨格內均固設有兩根直線型導軌，為架端導軌，每塊載貨板的左右側邊各固設有一根直線型導軌，為板端導軌，每根架端導軌上均設有一滑動的直線型滑軌；每塊載貨板上的兩根板端導軌分別與該載貨板所在儲貨格內的兩根架端導軌上的滑軌滑動套接；每個儲貨格的前端均設有用于限制載貨板前移的定位銷。本實用新型提供的貨架，安全性高。

抽屜式貨架技術領域

本實用新型涉及貨架技術，特別是涉及一種抽屜式貨架的技術。

抽屜式貨架背景技術

抽屜式貨架的架體都由下至上分成多層，每層設有多個儲貨格，每個儲貨格內設有一前后向滑動的載貨板，在每個儲貨格內均固設有兩根直線型導軌，每塊載貨板通過固定在其左右側邊的直線型導軌滑動安裝在儲貨格內，由于抽屜式貨架的載貨板都能向前抽出，因此存取物料非常方便，特別適合工廠內存放物料。

但是，現有抽屜式貨架中，固定在載貨板左右側邊的導軌都是與儲貨格內的導軌直接連接的，因此載貨板向前抽出時，無法全完全打開，載貨板的后部往往會留在儲貨格中，使得一些需要垂直存放的物料（如大型模具等自重較重的機械加工塊）時會浪費很大的存放空間，而且現有抽屜式貨架的載貨板有時還會自行向前滑出，從而影響工人的人身安全及財產安全。另外，現有抽屜式貨架的穩定性都較差，當存放有自重較重的物料的載貨板向前抽出時，容易因貨架重心前移而向前傾倒或?qū)е挛锪蠅嬄?，從而造成人員傷亡及財產損失，因此目前有很多工廠通常都采用單層結構的貨架存放自重較重的物料，但是采用單層結構的貨架存放具有占地面積大的缺點。

抽屜式貨架實用新型內容

針對上述現有技術中存在的缺陷，本實用新型所要解決的技術問題是提供一種能節省存儲空間，且安全性高的抽屜式貨架。

為了解決上述技術問題，本實用新型所提供的一種抽屜式貨架，包括落地的架體，所述架體由下至上分成多層，每層設有至少一個向前開放的儲貨格，每個儲貨格均設有一前后向滑動的載貨板，每塊載貨板的板面均平行于地面，每塊載貨板的左右側邊均為直邊且相互平行，每個儲貨格內均固設有兩根直線型導軌，為架端導軌，每塊載貨板的左右側邊各固設有一根直線型導軌，為板端導軌，每根直線型導軌的軸線均平行于載貨板的左右側邊；其特征的于：每根架端導軌上均設有一沿該架端導軌前后向滑動的直線型滑軌，所述滑軌的軸線平行于架端導軌的軸線；

每塊載貨板上的兩根板端導軌分別與該載貨板所在儲貨格內的兩根架端導軌上的滑軌滑動套接；

每根滑軌的前后兩端各設有一滑動限位塊，每根架端導軌及板端導軌上均設有一用于滑軌滑動限位的滑軌限位件；

每個儲貨格的前端均設有用于限制載貨板前移的定位銷。

進一步的，所述架體的前端底部固定有多個向前凸出并落地的防傾倒底座支撐。

進一步的，所述架體的頂部設有左右走向的吊具走軌，所述吊具走軌上裝有沿其走向移動的吊具。

本實用新型提供的抽屜式貨架，由于每根架端導軌均設有一直線型滑軌，載貨板上的板端導軌通過直線型滑軌連接架端導軌，這種雙軌道結構能保證載貨板的打開幅度達到100%，既方便存取作業又能節省大量存儲空間，而且通過每個儲貨格前端的定位銷，能保證載貨板不會自行滑出，其安全性較高，保護工人的人身安全及財產安全。

抽屜式貨架附圖說明

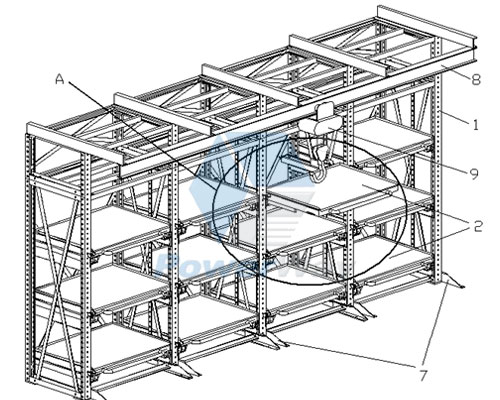

圖1是本實用新型實施例的抽屜式貨架的立體視圖；

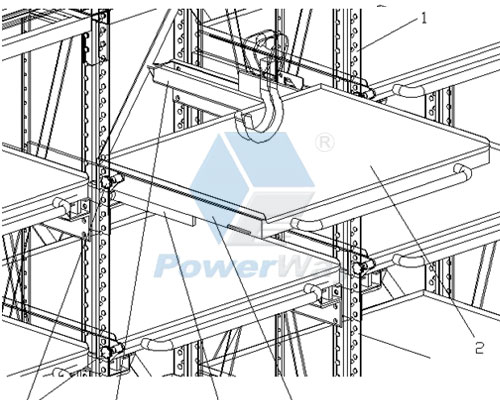

圖2是圖1中的A部分的放大圖。

抽屜式貨架具體實施方式

以下結合附圖說明對本實用新型的實施例作進一步詳細描述，但本實施例并不用于限制本實用新型，凡是采用本實用新型的相似結構及其相似變化，均應列入本實用新型的保護范圍。

如圖1-圖2所示，本實用新型實施例所提供的一種抽屜式貨架，包括落地的架體1，所述架體1由下至上分成多層，每層設有至少一個向前開放的儲貨格，每個儲貨格均設有一前后向滑動的載貨板2，每塊載貨板2的板面均平行于地面，每塊載貨板2的左右側邊均為直邊且相互平行，每個儲貨格內均固設有兩根直線型導軌，為架端導軌3，每塊載貨板2的左右側邊各固設有一根直線型導軌，為板端導軌4，每根直線型導軌的軸線均平行于載貨板2的左右側邊；其特征的于：每根架端導軌2上均設有一沿該架端導軌前后向滑動的直線型滑軌5，所述滑軌5的軸線平行于架端導軌3的軸線；

每塊載貨板2上的兩根板端導軌4分別與該載貨板2所在儲貨格內的兩根架端導軌3上的滑軌5滑動套接；

每根滑軌5的前后兩端各設有一滑動限位塊，每根架端導軌3及板端導軌4上均設有一用于滑軌5滑動限位的滑軌限位件；

每個儲貨格的前端均設有用于限制載貨板前移的定位銷6。

所述架體1的前端底部固定有多個向前凸出并落地的防傾倒底座支撐7，用于加強架體1的穩定性，保證載貨板2向前抽出取貨時，架體1不會因重心前移而向前傾倒。（本實用新型實施例中）

所述架體1的頂部設有左右向的吊具走軌8，所述吊具走軌8上裝有沿其走向移動的吊具9，用于垂直向吊放物料。（本實用新型實施例中）

所述架體為方體形框架，其四周的四根豎棱邊均為柱片型立柱，每根立柱上均從上至下設有多個連接孔，以便于左右向擴展。（本實用新型實施例中）

本實用新型實施例存放物料的方法如下：

利用架體頂部的吊具將物料從地面垂直吊起至準備存取物料的儲貨格的載貨板上方，然后依次打開準備存取物料的儲貨格前端的定位銷，向前抽出該儲貨格內的載貨板，再利用吊具將物料吊放在抽出的載貨板上，然后松開吊具，將抽出的載貨板向后推入儲貨格內，然后再插上定位銷即可。

本實用新型實施例取出物料的方法如下：

打開存放物料的儲貨格前端的定位銷，再向前抽出該儲貨格內的載貨板，然后利用吊具將物料從載貨板上垂直吊起，然后再將抽出的載貨板向后推入儲貨格內并插上定位銷，再利用吊具將物料吊放至地面，然后再松開吊具即可。
